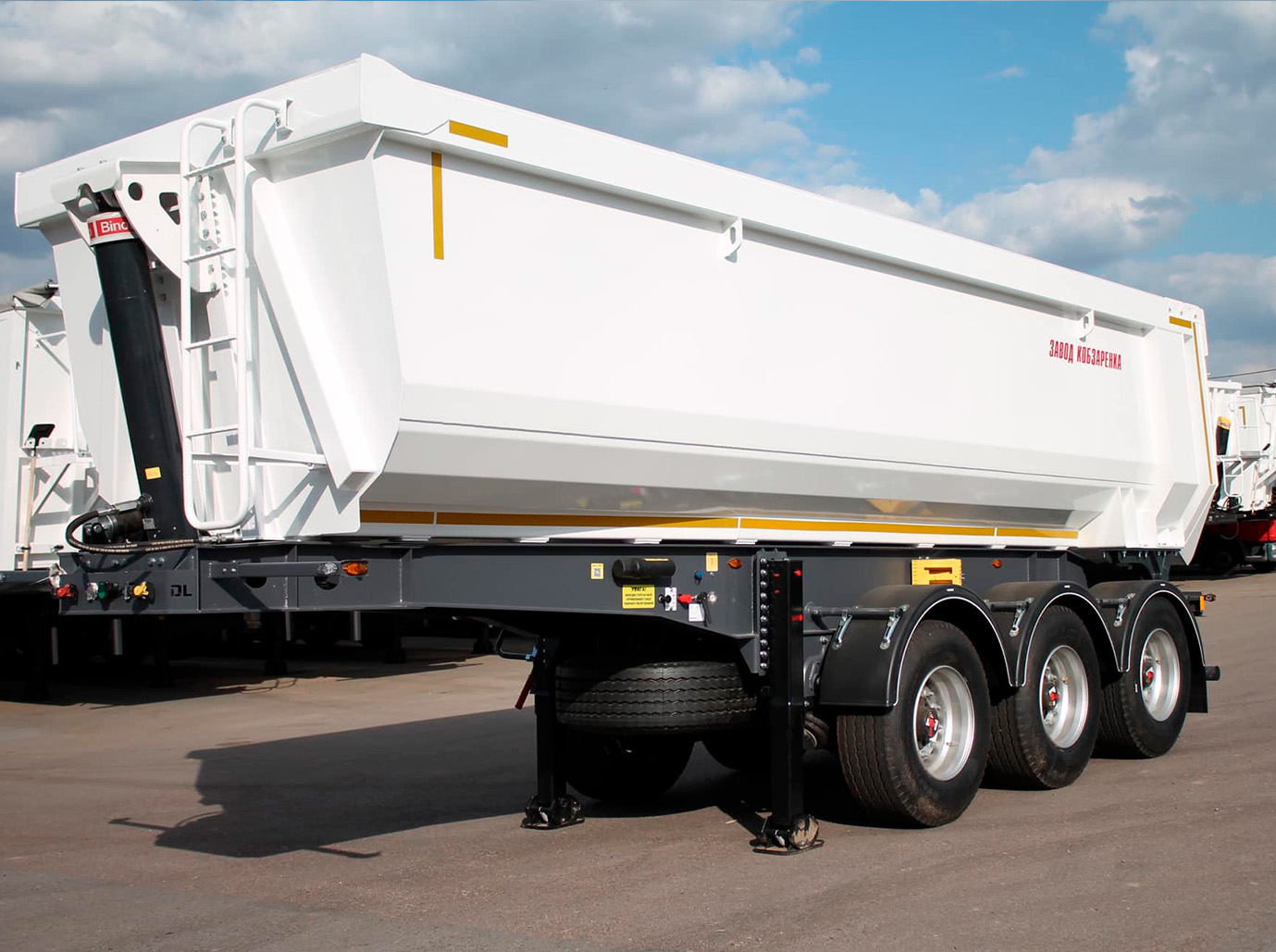

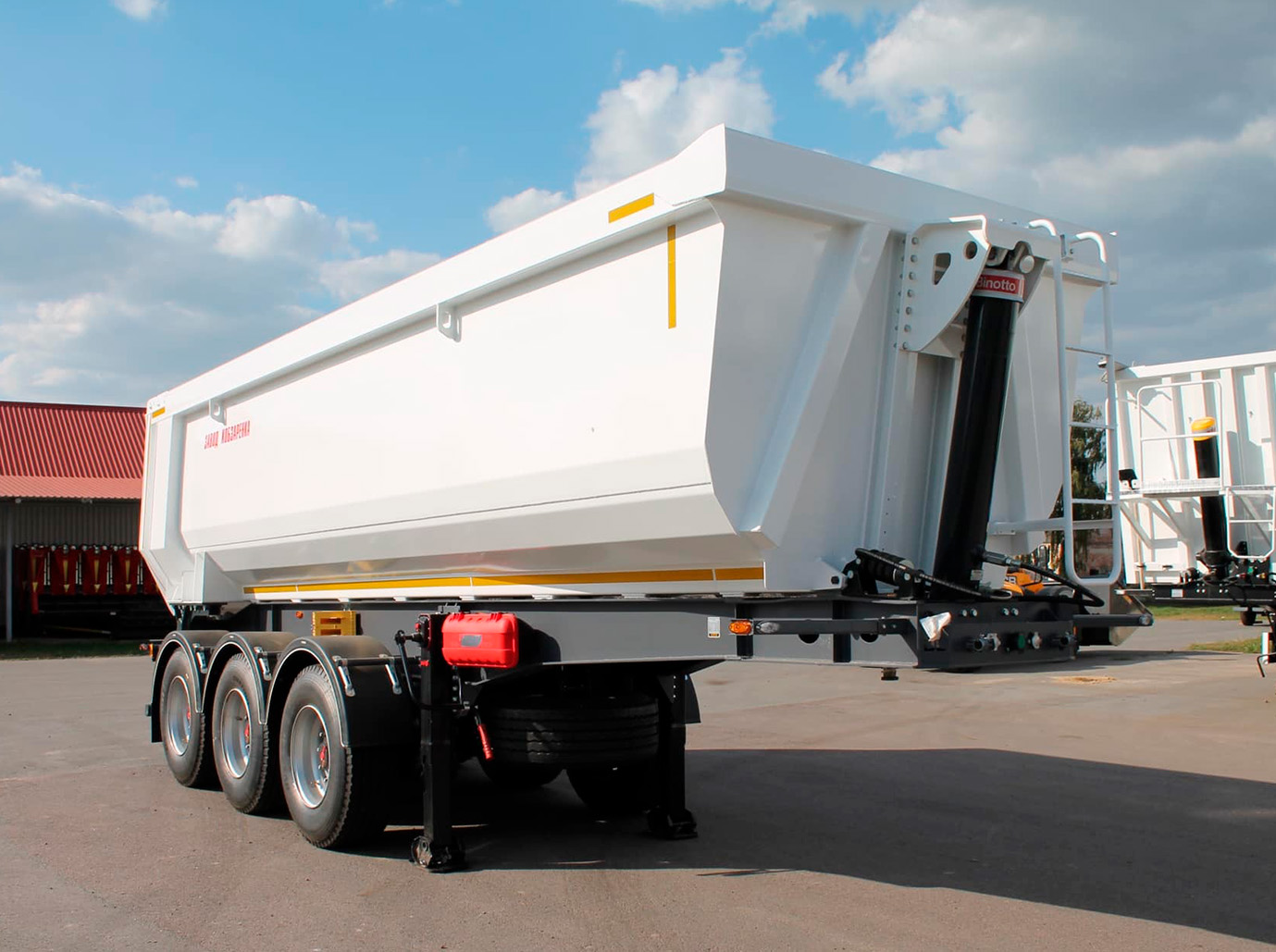

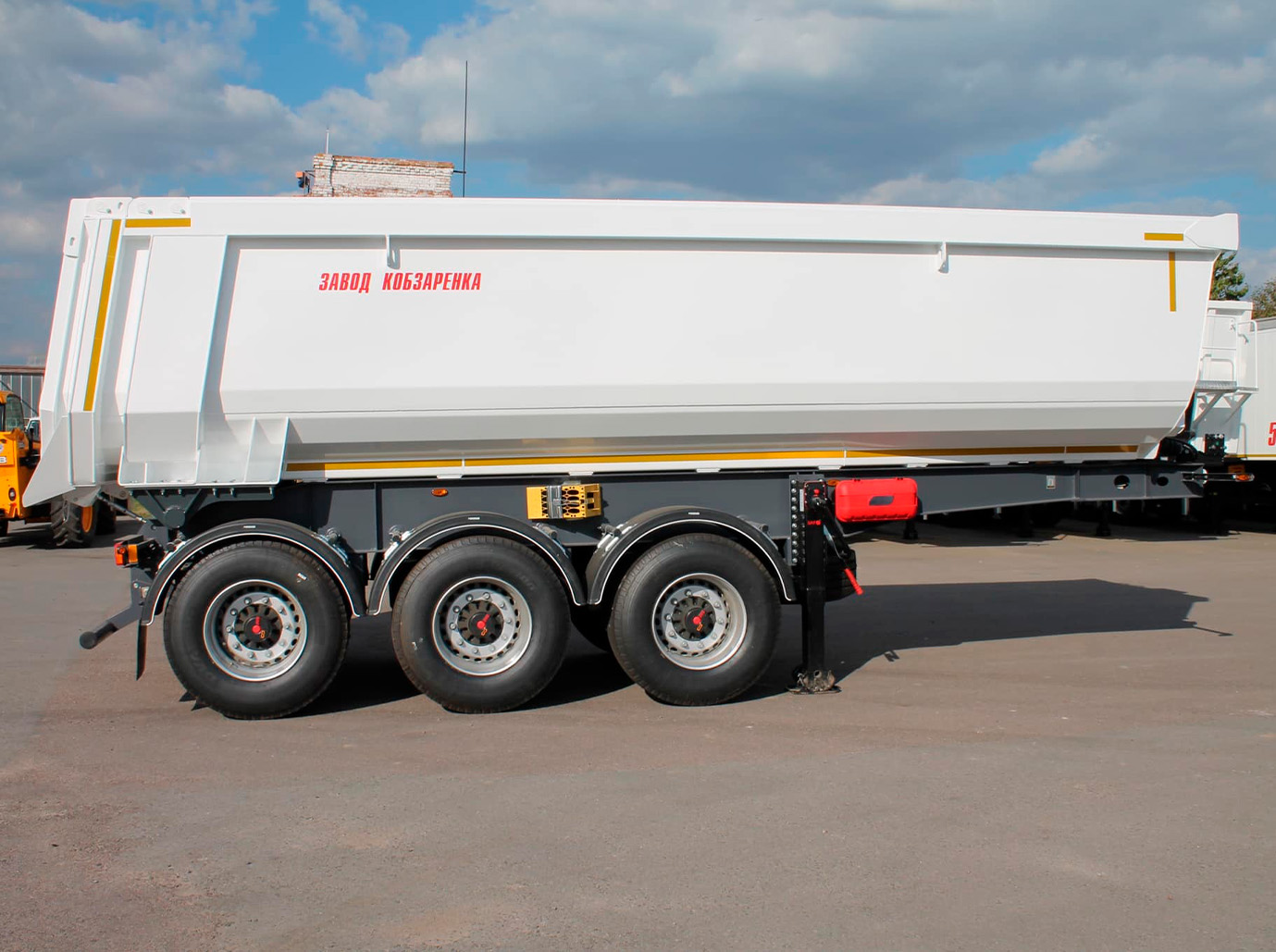

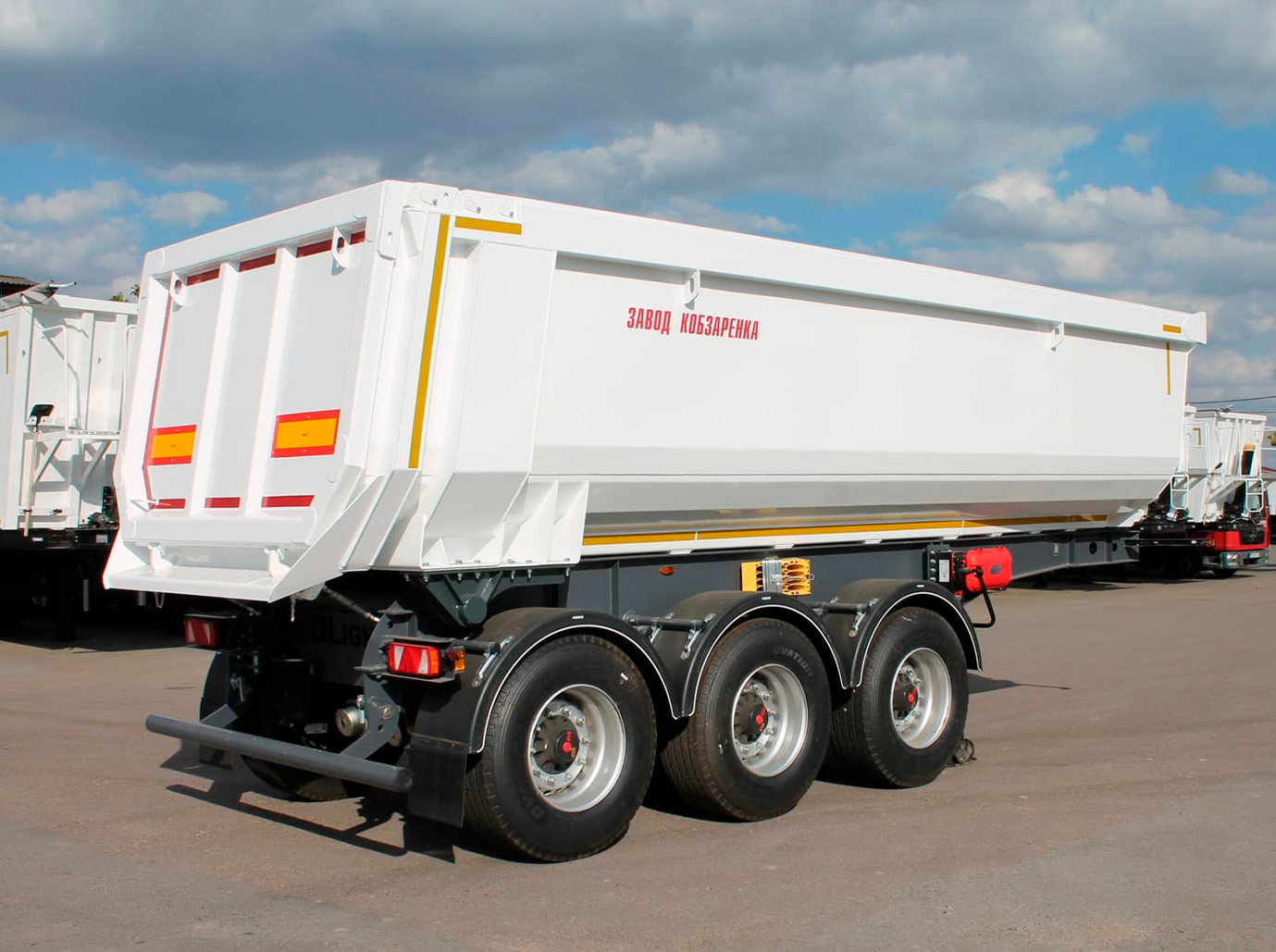

АСП-23 автомобильдік өзі аударғыш жартылай тіркемесі
АСП-23 – кез келген көлемдегі сусымалы жүктерді тасымалдауға арналған жартылай тіркеменің автомобильдік өзі аударғышы. Берік және сенімді конструкция, шанақтың үлкен көлемі және гидравликалық жүк түсіру жүктерді құрылыс алаңдарына, фермерлік шаруашылықтарға немесе қоймаларға жылдам және қауіпсіз жеткізуге мүмкіндік береді. Жоғары жүк көтергіштік және тиімді логистика материалдарды қауіпсіз және уақтылы тасымалдауды қамтамасыз ете отырып, уақыт пен күш-қуатты үнемдейді.
Сипаттамалары:
Базалық жиынтықтың техникалық деректері:
| Сипаттамасы | Өлшем бірлігі | АСП-23 | АСП-25 |
| Шанақ HardoxҰ × Е × Б | мм | 8 050 × 2 440 × 1 660 | 10 080 × 2 440 × 1 410 |
| Шассиі бар жартылай тіркеме, Д х Ш х В | мм | 8 090 × 2 510 × 3 085 | 10470 × 2 510 × 3195 |
| Меншікті массасы | кг | 7 300 | 8 800 |
| Толық масса | кг | 36 000 заңды
(39 000-техникалық) |
36 000 заңды
(39 000-техникалық) |
| Оське жүктеме | кг | 3×8 000
(техникалық 3х9 000) |
3×8 000
(техникалық 3х9 000) |
| Ершікке жүктеме | кг | 12 000 | 12 000 |
| Доңғалақты жолтабан | мм | 2 040 | 2 040 |
| Еден биіктігі | мм | 1 560 | 1 560 |
| Ердің биіктігі | мм | 1 250 | 1 250 |
| Осьтерді орналастыру | мм | 2×1 310 | 2×1 310 |
| Ең үлкен төгілу бұрышы | — | ~460 | ~460 |
| Көтеру кезіндегі ең жоғары биіктік | мм | — | 9 620 |
| Дөңгелектер | — | 385/65 R22,5 | 385/65 R22,5 |
| Шанақтың сыйымдылығы | м3 | 23 | 25 |
*Барлық техникалық деректер қосымша жабдықсыз келтірілген. Нақты мәндердің жол берілетін ауытқуы 2 % құрайды.
Жұмыс қағидаты:
АСП-25 автомобильдік өзі аударғыш жартылай тіркемесі (АСП-23) қиыршық тас, құм, тас және басқа құрылыс жүктерін тасымалдауға арналған.
Шанақты өндіру кезінде HARDOX/Domex аса берік швед болаты пайдаланылады.
Осындай болаттан толығымен жасалған шанақтардың өз салмағы аз, бұл ретте құмнан жартасты жынысқа дейін әртүрлі жүктерді тасымалдау үшін беріктіктің үлкен қоры сақталады.
Доңғалақ формуласы 4х2, 6х2, 6х4 барлық өндірушілердің тартқыштарымен агрегатталады.
Тіркеменің құрылымы болат шанақты алюминийге ауыстыруға мүмкіндік береді (50)м3) және жеңілдетілген жүктерді (астық, жоңқа және т.б.) тасымалдауға арналған тіркемені пайдалану.
Өндіріс «Кобзаренко зауыты» ЖШҚ еуропалық жиынтықты пайдалану арқылы.
Техникалық деректері: барлық массалар қосымша жабдықсыз және +/- 2% рұқсатымен қосалқы дөңгелексіз келтіріледі
Кепілдік Өндіруші техникасы кепілдігінің жалпы шарттарына сәйкес қиыршық тасты пайдалануға алған сәттен бастап 12 ай. SAF осіне кепілдік — 6 жыл.
Рама
- ұсақ түйіршікті конструкциялық болат S355.
- лонжеронның қалыңдығы 10 мм үстіңгі, 8 мм төменгі, 6 мм қабырға және 16 мм күшейту элементтері
- артқа сүйреуге арналған екі фаркоп
Шасси
- үшосьті, осьтері SAF INTRADISC (9т.) дискілік тежегішпен және күшейтілген мойынтіректік түйінмен. Опционалды — ADR осьтері
- автоматты және қолмен көтеру/түсірумен алдыңғы ось (тұтқа)
- еденді автоматты тегістеумен SAF-HOLLAND пневматикалық аспа
- күшейтілген екі жылдамдықты тірек домкраттары SAF, жүктемесі — 25 т. Жүктемеде қалдыруға болады
- 2 дюймдік шүмектері бар ілінісу тақтасы
- ECE сәйкес ашылатын алюминий бүйірлік сырғанауға қарсы қорғаныс
Тежегіш жүйесі
- EBS жүйесі бар KNORR BREMSE (электрондық бұғаттау жүйесі)
- пневматикалық жетегі бар дискілі тежегіштер
- ЕС нормаларына сәйкес KNORR-BREMSE екі контурлы пневматикалық жүйесі
Шанақ
- Half-Pipe типті конусты шанақ (жартылай дөңгелек көлденең қима)
- hardox болаттан жасалған еден, алдыңғы және артқы борт — 6 мм
- Hardox болаттан жасалған бүйір борты — 5 мм
- HYVA-Hyfix жақтауы бар шанақ фиксаторы

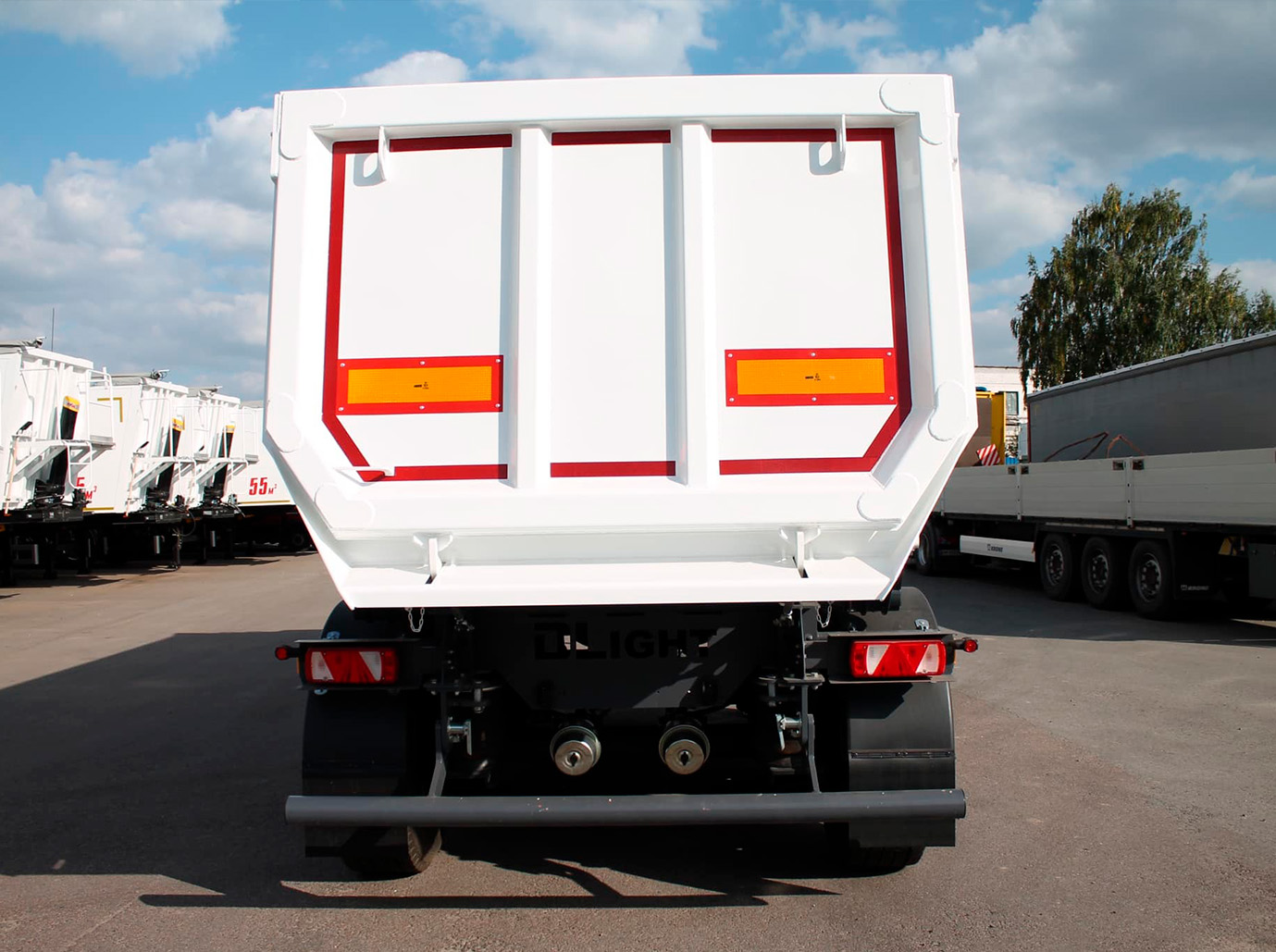

- ЕСЕ-ге сәйкес асфальт төсеуішпен жұмыс істеуге арналған көтергіш артқы бампер
Гидравлика
- шанақтың алдынан бекітілген Binotto телескопиялық гидроцилиндрі
- төмен қысымды фронтальды цилиндр 170 bar, NW 48 мм шлангі мен бұрандалы жалғастырғыш
- Hansaflex шлангілері
Дөңгелектер
- шиналар 385/65 R22.5 (6 + 1 дана) — Aplus
- штампталған болат дискілер 11.75х22,5
- доңғалақтардың пластикалық жапқыштары 6 дана, резеңке шашыратқыштары бар артқы
Электрлілік
- ЕСЕ және ADR нормаларына сәйкес 24V электр жабдығы
- нөмірлік белгіні жарықтандыру, LED; алдыңғы, бүйірлік, артқы LED шамдар
- жарық шағылыстыратын кестелер
- 2 қосылыс розеткалары және ABS/EBS розеткалары алдыңғы қабырғада жалғағыш кабельдерсіз — екі 7 контактілі және бір 15 контактілі
Бояу
- Барлық болат элементтер майда ағынды өңдеуге және астарлауға ұшырайды.
- акрил бояуымен бояу Lankwitzer, қабаттың қалыңдығы 150-200 микрон
- қара сұр түсті рама, ақ шанағы
жиынтық
- қарау алаңы, саты, суға арналған сыйымдылық (қолжуғыш), құрал-саймандарға арналған жәшік, манометр, бекітілген 2 клин, 1 қосалқы дөңгелекке арналған себет
